ŁĄCZNIKI DO WĘŻY TYPU STORZ

Łączniki tłoczne i ssawne (DS) przeznaczone są do połączeń szybkozłącznych odcinków węży z nasadami pomp, hydrantów, rozdzielaczy, zasysaczy i prądownic.
Łączniki są sprzedawane w parach.

armatura wodna - łączniki
armatura wodna - łączniki

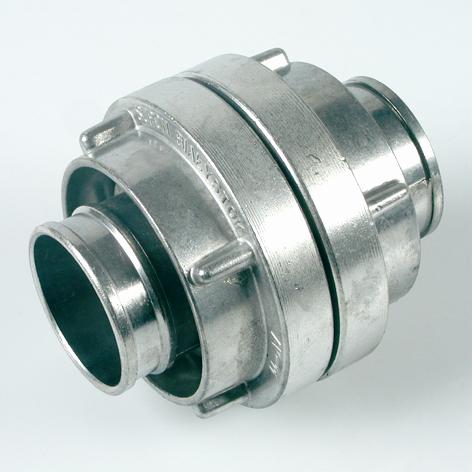

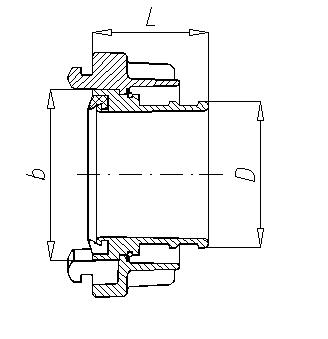

Łącznik tłoczny

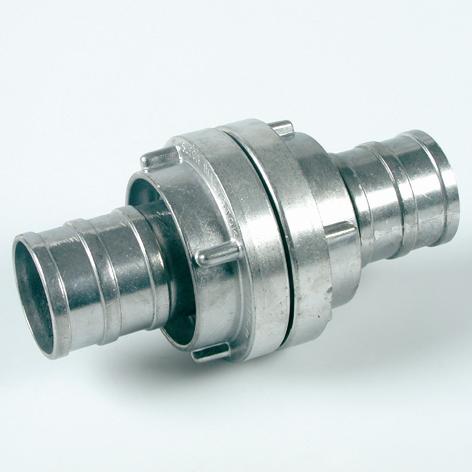

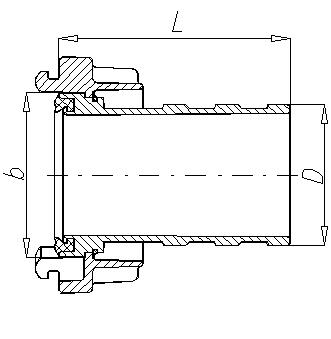

Łącznik ssawny
armatura wodna - łączniki
armatura wodna - łączniki

Łączniki ze stopu aluminium:

Wielkość
Rozstaw zaczepów
b[mm]
Śr.wew.węża
D[mm]
 Długość tuleii
L[mm]		 Masa
[kg/para]		 Uwagi
25-D
31
25
56
0,180
PN-91/M-51031
25/D-DS
31
25
56
0,180
wymiarowo DIN
32-DS
44
32
80
0,280
-
38-DS
51
38
90
0,420
-
52/C
66
42
55
0,680
-
52
66
52
55
0,600
PN-91/M-51031
52/C
66
52
55
0,660
wymiarowo DIN
52-DS
66
52
90
0,700
PN-91/M-51031
52/C-DS
66
52
90
1,73
wymiarowo DIN
65-DS
81
38
90
0,900
-
65
81
38
90
0,980
-
65
81
65
100
0,950
-
65
81
75
100
1,040
-
75
89
75
60
1,010
PN-91/M-51031
75/B
89
75
60
1,030
wymiarowo DIN
75-DS
89
75
125
1,410
PN-91/M-51031
75/B-DS
89
75
125
1,470
wymiarowo DIN
90-DS
105
90
140
1,94
-
100-DS
115
101
150
2,46
-
110/A-DS
133
190
170
2,95
-
110
133
100
110
2,66
-
110/A
133
100
110
2,76
wymiarowo DIN
110-DS
133
100
170
3,12
PN-91/M-51031
110/A-DS
133
100
170
3,21
wymiarowo DIN
125-DS
148
125
197
4,600
-
135-DS
159
135
250
5,130
-
150-DS
150
160
180
5,400
3 zaczepy
165-DS
188
152
275
7,800
-
205-DS
220
205
375
13,600
-
205-DS
220
205
375
13,600
3 zaczepy
250-DS
278
260
400
24,400
Odkł.uchwyty, 3 zaczepy
305
316
305
425
29,800
-

Łączniki z mosiądzu:

Wielkość
Rozstaw zaczepów
b[mm]
Śr.wew.węża
D[mm]
 Długość tuleii
L[mm]		 Masa
[kg/para]		 Uwagi
25/D-DS
31
25
53
0,560
-
32-DS
44
32
80
0,790
-
38
51
25
90
1,360
-
38
51
38
90
1,440
PN 40
52/C-DS
66
25
90
1,440
-
52/C
66
52
75
1,940
DIN 86 202
52/C-DS
66
52
90
1,870
-
65-DS
81
38
90
2,860
-
65
81
52
90
2,760
-
75/B-DS
89
65
125
3,890
-
75/B
89
75
80
2,820
DIN 86 203
75/B-DS
89
75
125
3,730
-
100-DS
115
100
150
6,000
-
110/A-DS
133
100
170
8,700
-
110/A-DS
133
110
170
10,000
-
125-DS
148
125
180
14,600
-
150-DS
160
150
180
16,000
3 zaczepy
165-DS
188
165
275
24,000
PN 10
205-DS
220
205
375
42,000
2 zaczepy, PN 10

Łączniki ze stali kwasoodpornej (uszczelka viton zielona):

Wielkość
Rozstaw zaczepów
b[mm]
Śr.wew.węża
D[mm]
 Długość tuleii
L[mm]		 Masa
[kg/para]		 Uwagi
52/C-DS
66
52
90
1,500
-
65-DS
81
52
90
2,820
-
65-DS
81
65
90
2,400
-
75/B-DS
89
65
125
3,300
-
75/B-DS
89
75
105
3,160
-
100-DS
115
100
150
6,400
-
110/A-DS
133
100
170
7,100
-
110/A-DS
133
110
170
6,600
-
125-DS
148
125
197
10,640
-
150-DS
160
150
180
14,860
3 zaczepy
