NASADY Z GWINTEM WEWNĘTRZNYM

Nasady tłoczne lub tłoczno-ssawne (DS) z gwintem wewnętrznym służą do szybkiego łączenia sprzętu pożarniczego zakończonego gwintem zewnętrznym z wężami tłocznymi lub ssawnymi.

armatura wodna - nasady
armatura wodna - nasady

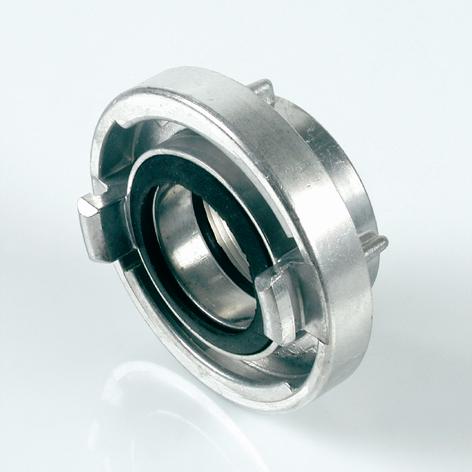

Nasada z gwintem wewnętrznym

Nasady ze stopu aluminium:

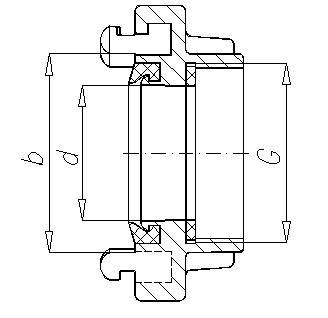

Wielkość
Rozstaw zaczepów
b[mm]
Gwint wewnętrzny
G
 Średnica przelotu
d[mm]		 Masa
[kg/para]		 Uwagi
25/D-DS
31
G 1/2
18
0,060
-
25/D-DS
31
G 3/4
18
0,080
-
25/D-DS
31
G 1
18
0,070
PN-91/M-51038
25/D-DS
31
G 1
18
0,070
wymiarowo DIN
38/DS
51
G 2
32
0,175
-
52/C
66
G 1
25
0,235
-
52/C
66
G 1 1/2
36,5
0,260
wymiarowo DIN
52
66
G 2
44,5
0,240
PN-91/M-51038
52
66
G 2
44,5
0,240
PN-91/M-51038
52/C
66
G 2
44,5
0,240
wymiarowo DIN
52/DS
66
G 2
44,5
0,240
-
52/C-DS
66
G 2
44,5
0,240
wymiarowo DIN
52/C
66
G 2 1/2
44
0,270
-
65
81
G 2
45
0,360
-
65-DS
81
G 2 1/2
58
0,380
-
75/B
89
G 2
50
0,440
-
75
89
G 2 1/2
64,50
0,390
PN-91/M-51038
75/B
89
G 2 1/2
64,50
0,400
wymiarowo DIN
75/DS
89
G 2 1/2
64,50
0,390
-
75/DS
89
G 2 1/2
64,50
0,390
-
75/B-DS
89
G 2 1/2
64,50
0,400
wymiarowo DIN
75
89
G 3
64,50
0,470
-
75/B
89
G 3
64,50
0,470
wymiarowo DIN
75/DS
89
G 3
64,50
0,470
-
75/B-DS
89
G 3
64,50
0,470
wymiarowo DIN
75/B
89
G 2 1/2
60
0,95
nasada obrotowa
75/B
89
G 3
60
0,95
nasada obrotowa
90-DS
105
G 3
78
0,540
-
100
115
G 4
89
0,760
-
110-DS
133
G 4
100
0,930
PN-91/M-51038
110-A/DS
133
G 4
100
0,930
wymiarowo DIN
110-DS
133
G 4 1/2
100
0,990
PN-91/M-51038
110/A-DS
133
G 4 1/2
100
0,930
wymiarowo DIN
125-DS
148
G 4
100
1,400
-
125-DS
148
G 5
115
1,430
-
150-DS
160
G 6
130
1,750
3 zaczepy
165-DS
188
G 6
150
3,000
-
165-DS
188
G 7
150
3,130
-
205-DS
220
G 8
186
4,230
-
205-DS
220
G 8
186
4,230
3 zaczepy
250-DS
278
G 10
236
6,600
3 zaczepy
305-DS
316
G 12
280
11,400
3 zaczepy

Nasady z mosiądzu:

Wielkość
Rozstaw zaczepów
b[mm]
Gwint wewnętrzny
G
 Średnica przelotu
d[mm]		 Masa
[kg/para]		 Uwagi
25/D-DS
31
G 1/2
18
0,060
-
38/DS
51
G 2
32
0,535
-
52/C
66
G 1
25
0,640
-
52/C
66
G 2
44
0,795
DIN 86 204
52/C
66
G 2 1/2
44
0,800
-
65
81
G 2
50
1,000
-
65
81
G 2 1/2
50
1,090
-
75/B
89
G 2
50
1,310
-
75/B
89
G 2 1/2
65
1,310
DIN 86 205
100
115
G 4
89
2,700
-
110/A-DS
133
G 4
100
2,530
-
110/A-DS
133
G 4 1/2
100
3,600
-
125-DS
148
G 5
115
4,000
-
150-DS
160
G 6
130
8,800
3 zaczepy
165-DS
188
G 6
130
9,000
PN 10
165-DS
188
G 7
150
8,900
PN 10

Nasady ze stali kwasoodpornej (uszczelka viton zielona):

Wielkość
Rozstaw zaczepów
b[mm]
Gwint wewnętrzny
G
 Średnica przelotu
d[mm]		 Masa
[kg/para]		 Uwagi
25/D-DS
31
G 1/2
18
0,060
-
52/C-DS
66
G 1
24
1,210
-
52/C-DS
66
G 2
45
0,600
-
65-DS
81
G 2
50
1,165
-
65-DS
81
G 2 1/2
58
0,790
-
75/B-DS
89
G 2 1/2
65
1,200
-
75/B-DS
89
G 3
64
0,950
-
100-DS
115
G 4
89
1,750
-
110/A-DS
133
G 4
100
2,385
-
110/A-DS
133
G 4 1/2
100
2,300
-
125-DS
148
G 5
115
3,095
-
150-DS
160
G 6
130
5,590
3 zaczepy
